ORDIN   Nr. 690 din 10 august 2007

privind modificarea si completarea Ordinului ministrului transporturilor, constructiilor si turismului nr. 165/2005 pentru aprobarea Reglementarii tehnice „Cod de proiectare. Bazele proiectarii si actiuni asupra constructiilor. Actiunea vantului", indicativ NP-082-04

ACT EMIS DE: MINISTERUL DEZVOLTARII, LUCRARILOR PUBLICE SI LOCUINTELOR

ACT PUBLICAT IN: MONITORUL OFICIAL  NR. 616 din 6 septembrie 2007

In conformitate cu prevederile art. 38 alin. 2 din Legea nr. 10/1995 privind calitatea în construcţii, cu modificările ulterioare,

avand în vedere Procesul-verbal de avizare nr. 4 din 2 august 2007 al Comitetului tehnic de specialitate CT-S4 - Risc seismic, acţiuni şi siguranţa construcţiilor,

în temeiul prevederilor art. 10 alin. (5) din Hotărarea Guvernului nr. 361/2007 privind organizarea şi funcţionarea Ministerului Dezvoltării, Lucrărilor Publice şi Locuinţelor,

ministrul dezvoltării, lucrărilor publice şi locuinţelor emite următorul ordin:

Art. I. - Anexa la Ordinul ministrului transporturilor, construcţiilor şi turismului nr. 165/2005 pentru aprobarea Reglementării tehnice „Cod de proiectare. Bazele proiectării şi acţiuni asupra construcţiilor. Acţiunea vantului", indicativ NP-082-04, publicată în Monitorul Oficial al Romaniei, Partea I, nr. 349 bis din 25 aprilie 2005, cu modificările şi completările ulterioare, se modifică şi se completează după cum urmează:

1.   Paragraful 2 al punctului 2.6 de la capitolul 2 „Reprezentarea acţiunii vantului", se modifică şi va avea următorul cuprins:

„Pentru majoritatea structurilor avand frecvenţa fundamentală peste 1 Hz (perioada fundamentală sub 1 s), componenta rezonantă este neglijabilă şi răspunsul la vant poate fi simplificat considerat static."

2.  Punctul 4.3 de la capitolul 4 „Forţe din vant, F_w", ultima definiţie c_d se modifică şi va avea următorul cuprins:

„ c_d - coeficientul de răspuns dinamic la vant al construcţiei, definit în anexa B, restul simbolurilor fiind definite în legătură cu relaţia (1)."

3. La capitolul 8 „Variaţia vitezei medii a vantului cu înălţimea. Factorul de rugozitate, c_r (z)", punctul 8.2 şi tabelul 2 se modifică şi vor avea următorul cuprins:

„8.2. Profilul vitezelor medii ale vantului pentru diferite categorii de teren în funcţie de viteza de referinţă U_ref se exprimă din următoarea relaţie empirică ce dă viteza medie a vantului la înălţimea z>z_min deasupra terenului avand rugozitatea z₀, în funcţie de viteza medie a vantului la înălţimea Z_ref = 10 m în camp deschis:



Valorile k_r(z₀) şi înălţimea z_min sunt indicate în tabelul 2.

Tabelul 2. Factorul k_r(z₀) şi înălţimea z_min pentru diferite categorii de teren

Categoria terenului	Mare, lacuri. Teren plat	Camp deschis	Zone cu densitate redusă a construcţiilor	Zone urbane dens construite. Păduri
kr (z0)	0,17	0,19	0,22	0,24
Zmin , m	1	2	5	10"

4. La capitolul 8, punctul 8.4 şi figura 1 se modifică şi vor avea următorul cuprins:

„8.4. Factorul de rugozitate c_r(z) defineşte variaţia presiunii medii a vantului cu înălţimea deasupra terenului pentru diferite categorii de teren (caracterizate prin lungimea de rugozitate z₀), în funcţie de presiunea de referinţă, în camp deschis:

c_r(z) = q(z)  = k2_r(z₀) ( ln Z   )2                   pentru z>z_min                   (15)

           q_ref                       Z₀

c_r(z) = c_r(z = z_min)                                      pentru z =< z_mir

Variaţia factorului de rugozitate c_r(z) cu înălţimea deasupra terenului z este prezentată în figura 1."

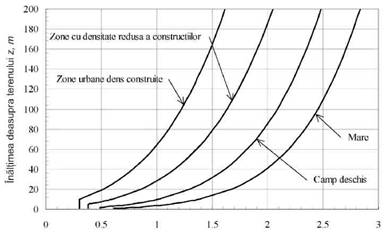

Factorul de rugozitate, c_r (z)

Fig. 1. Factorul de rugozitate, cr, (z)

5. La capitolul 9 „Intensitatea turbulenţei, I(z)", paragraful 2 al punctului 9.1 se modifică şi va avea următorul cuprins:

„Intensitatea turbulenţei la înălţimea z poate fi scrisă în forma generală:

I(z) = __                            pentru z > z_min                         (17)

          2,5 ln _z_

                                 z₀

I(z) = I(z = z_min)                     pentru z =< z_min"

6. La capitolul 9, punctul 9.4 şi figura 3 se modifică şi vor avea următorul cuprins:

„9.4. Pentru camp deschis intensitatea turbulentei l(z) poate fi aproximată de relaţia:

      ~

I(z) = __1                                      pentru z > z_min                                      (20)

          ln _z__

                z₀

I(z) = I(z = z_min)                         pentru z =< z_min"

Variaţia intensităţii turbulenţei I(z) cu înălţimea deasupra terenului z este prezentată în figura 3."

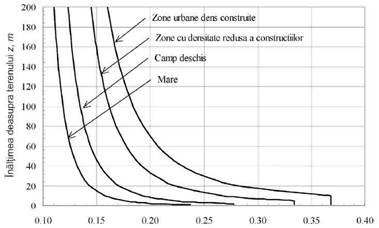

Intensitatea turbulentei, I(z)

Fig. 3. Intensitatea turbulenţei I(z)

7. La capitolul 10 „Factorul de rafală, c_g(z)" punctul 10.4, figura 4 se modifică şi va avea următoarea formă:

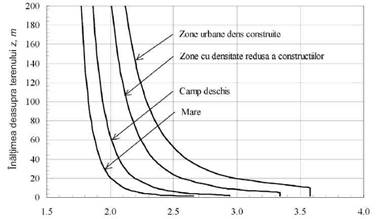

Factorul de rafala, c_g (z)

Fig. 1. Factorul de rafală, c_g(z)

8. La capitolul 11 „Factorul de expunere, c_e(z)" punctul 11.2, figura 5 se modifică şi va avea următoarea formă:

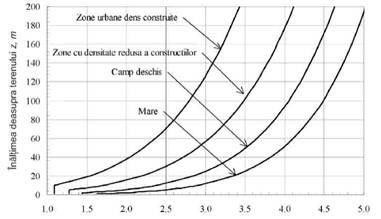

Factorul de expunere, c_e (z)

Fig. 5. Factorul de expunere, c_e, (z)

9. La anexa B, relaţia (B.14) se modifică şi va avea următorul cuprins:

R _η= 1   -  1         ( 1-e-2η)                                 (B.14)

        η       2 η2

Art. II. - Prezentul ordin se publică în Monitorul Oficial al Romaniei, Partea I.

Art. III. - Ordinul ministrului transporturilor, construcţiilor şi turismului nr. 165/2005, cu modificările şi completările ulterioare, se republică în Monitorul Oficial al Romaniei, Partea I, si în Buletinul Construcţiilor, editat de Institutul Naţional de Cercetare-Dezvoltare în Construcţii şi Economia Construcţiilor - ÎNCERC Bucureşti, aflat în coordonarea Ministerului Dezvoltării, Lucrărilor Publice si Locuinţelor.

Ministrul dezvoltării, lucrărilor publice şi locuinţelor,

Laszlo Borbely
